La tecnología
En las dos variantes aquí descriptas, primero se perfora y luego se llena desde el fondo con material cementicio. La armadura definitiva se introduce al finalizar el llenado, mientras la mezcla conserva la trabajabilidad necesaria.
Aplicaciones
Refuerzo de fundaciones existentes, obras con acceso o altura limitados y nuevas fundaciones que requieren equipos de menor porte.

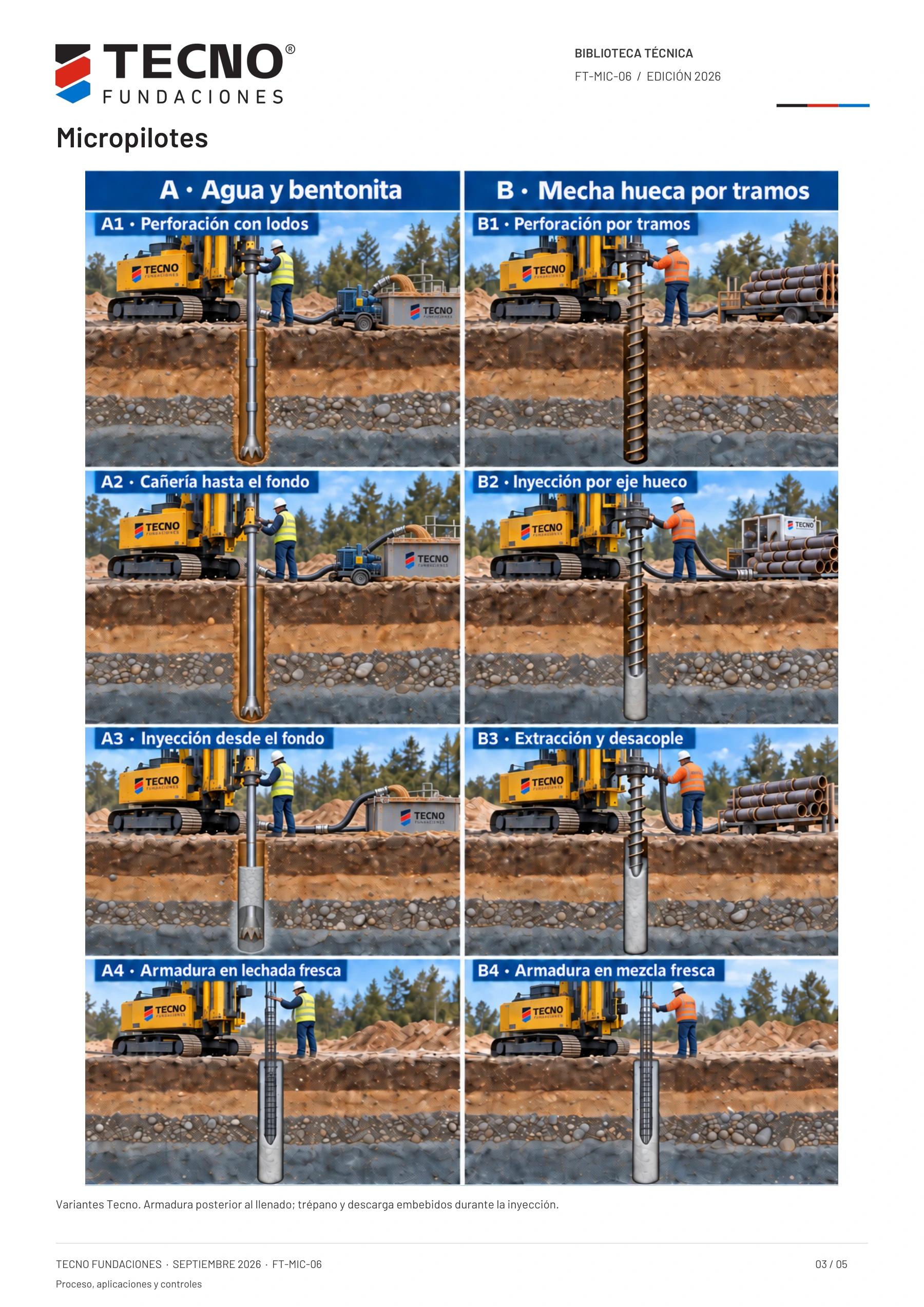

PROCESO CONSTRUCTIVO
Dos variantes de ejecución
- A1
Perforación con circulación continua
Perforar con barras acoplables de aproximadamente 2 m y trépano de diámetro del fuste, con aporte y retorno de lodos. Controlar profundidad, estabilidad y uniones.
- A2
Llegada al fondo y preparación de la inyección
Alcanzar la profundidad prevista manteniendo barras y trépano en el sondeo. Verificar el circuito de inyección y la condición del fondo antes del llenado.
- A3
Reemplazo del fluido desde el fondo
Inyectar desde el fondo y retirar el conjunto coordinadamente. Mantener el trépano y la descarga embebidos en la mezcla; recolectar el fluido desplazado.
- A4
Armadura definitiva
Completado el llenado y retirado el conjunto de perforación, introducir la armadura definitiva en la mezcla fresca. Controlar centrado, recubrimiento y cota.
- B1
Perforación con mecha helicoidal por tramos
Acoplar los tramos de mecha hueca y perforar hasta la profundidad prevista. Verificar uniones, continuidad del conducto y geometría.
- B2
Inyección a través de la mecha hueca
Iniciar el bombeo por el eje hueco, con descarga en el fondo, y coordinar el suministro con el inicio de la extracción.
- B3
Extracción y desacople progresivo
Retirar la mecha y desacoplar los tramos en superficie. Coordinar pausas y bombeo para conservar la continuidad del llenado y evitar ingreso de suelo.
- B4
Armadura en la mezcla fresca
Retirada toda la mecha, introducir la armadura definitiva en el hormigón, mortero o lechada fresca especificados. Verificar recubrimiento y cota final.
En ambos casos, la colocación de la armadura es posterior al llenado. El material y la trabajabilidad se especifican para permitir su inserción completa.
Criterios para el proyecto
El diámetro reducido no define por sí solo la capacidad. Influyen el acero, el terreno, la longitud adherida, la inyección y la conexión estructural.
¿Pueden utilizarse en una estructura existente?
Sí, son una alternativa para recalces y refuerzos. La transferencia de cargas a la nueva fundación debe diseñarse específicamente.
