La tecnología
Un muro colado o muro pantalla se construye mediante paneles excavados y hormigonados in situ. Forma una estructura de contención antes de avanzar con la excavación del recinto.
Aplicaciones
Excavaciones urbanas, recintos subterráneos y obras próximas a estructuras existentes. Puede vincularse con anclajes, puntales o losas.

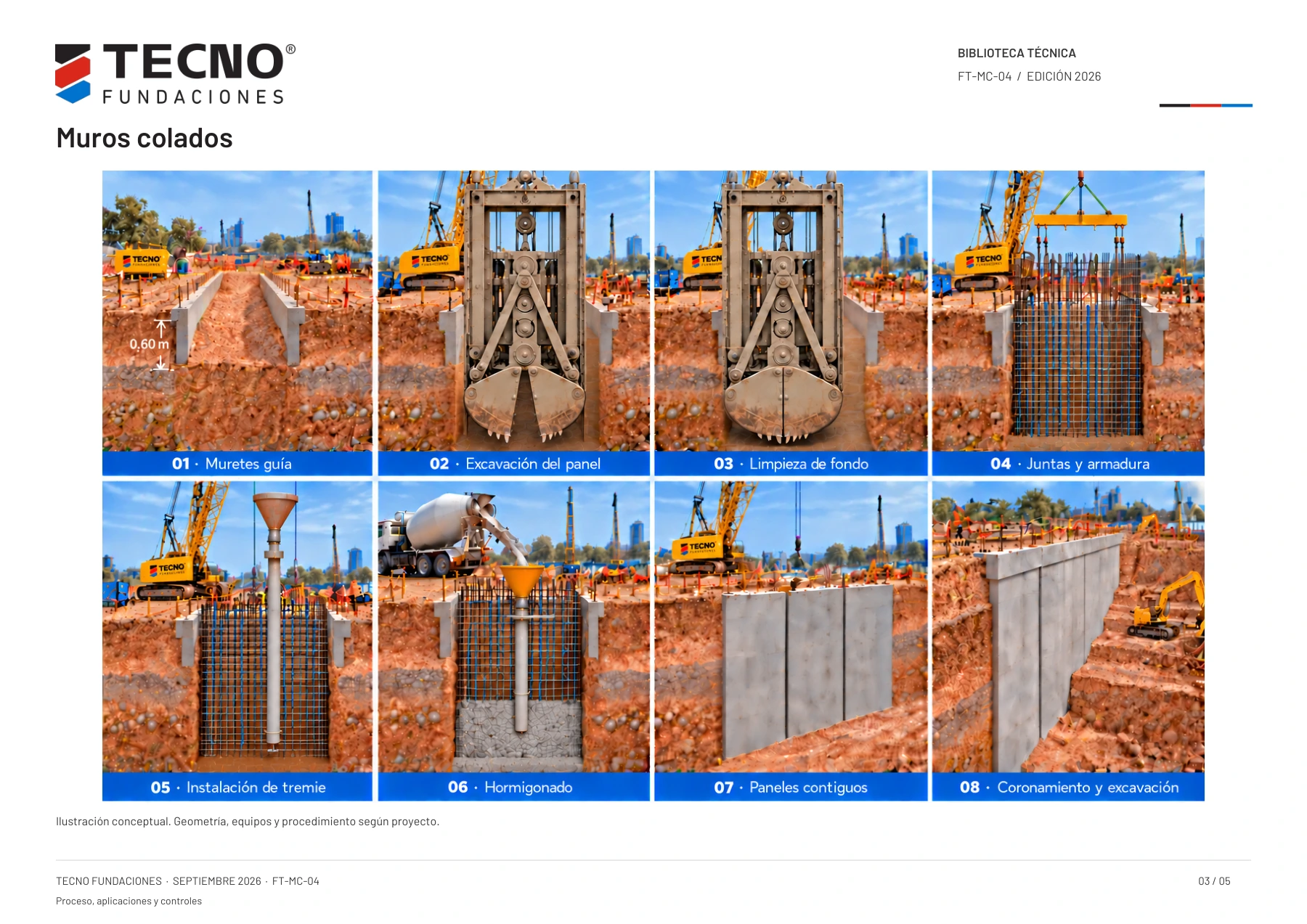

PROCESO CONSTRUCTIVO
Secuencia de ejecución
- 01
Replanteo y muretes guía
Definir trazado, cotas y geometría de las guías. Verificar plataforma, interferencias y posición del equipo.
- 02
Excavación del panel
La almeja extrae el suelo en ciclos sucesivos. Mantener el nivel y las propiedades del fluido necesarios para la estabilidad de la zanja.
- 03
Profundidad y limpieza
Verificar cota de fondo y geometría; retirar sedimentos y acondicionar el fluido. Comprobar sus propiedades antes del hormigonado.
- 04
Juntas y armadura
Preparar las juntas y colocar la jaula con izaje adecuado, separadores y control de cotas. Coordinar los elementos de junta según el sistema elegido.
- 05
Instalación de tremie
Disponer las tuberías por el interior de la jaula. Su cantidad y ubicación deben permitir distribuir el hormigón en todo el panel.
- 06
Hormigonado desde el fondo
Iniciar de forma controlada y mantener el suministro continuo. La descarga permanece embebida en hormigón fresco mientras el fluido se desplaza hacia arriba.
- 07
Continuidad entre paneles
Ejecutar los paneles contiguos con el orden previsto. Controlar la limpieza y el tratamiento de las juntas para cumplir la función de la pantalla.
- 08
Coronamiento y excavación
Sanear la cabeza y ejecutar el coronamiento previsto. Excavar por etapas con la resistencia y los apoyos requeridos, controlando movimientos y agua.
Criterios para el proyecto
La secuencia de paneles, las juntas, el agua subterránea y los apoyos deben resolverse en conjunto. El espesor y la profundidad se evalúan para cada obra.
