La tecnología
Una pantalla reúne pilotes dispuestos a lo largo del perímetro de contención. El proyecto define su separación, rigidez y vinculación, así como la necesidad de apoyos adicionales.
Aplicaciones
Contención de suelos en excavaciones y obras con restricciones de espacio o cercanía de construcciones.

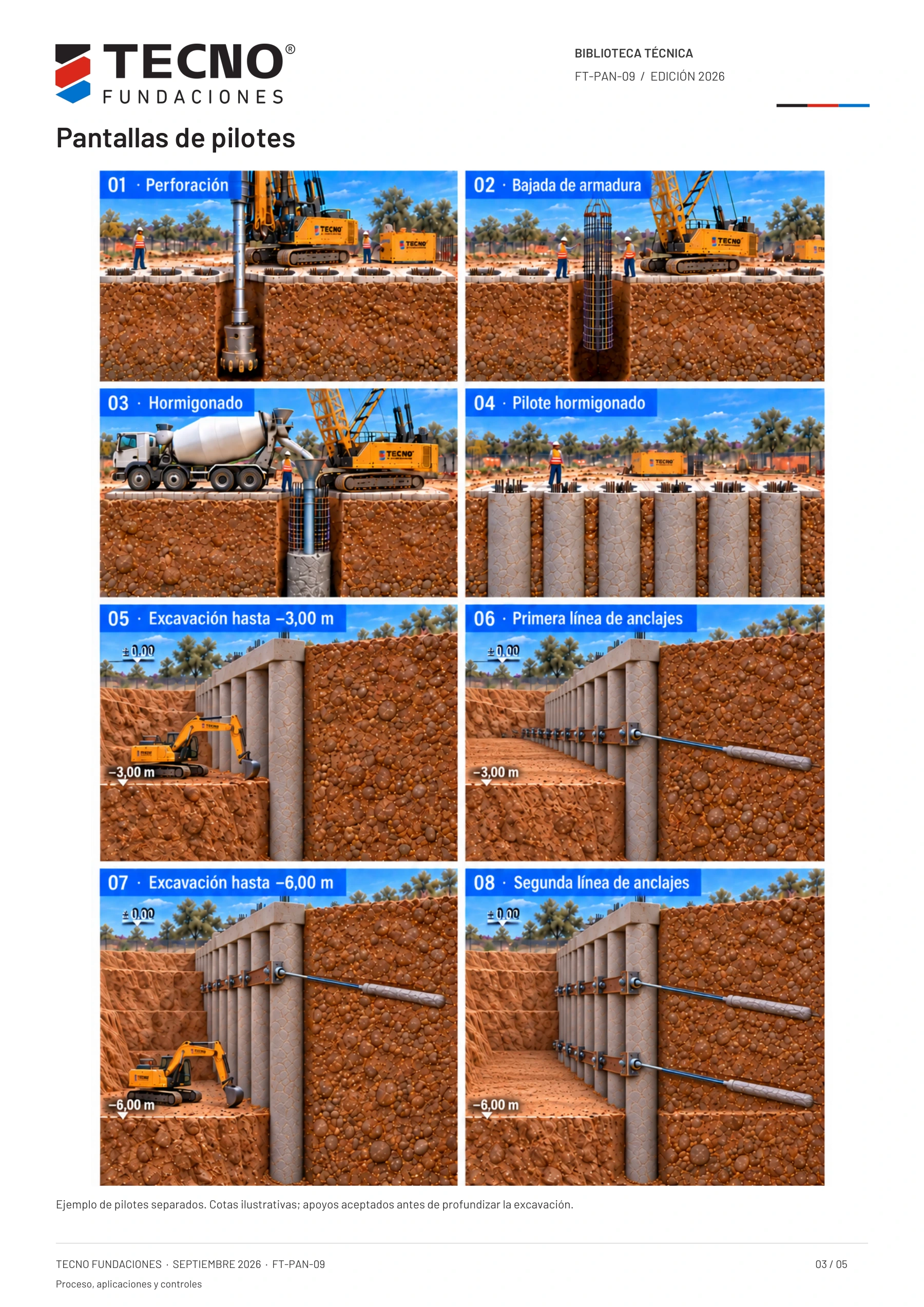

PROCESO CONSTRUCTIVO
Secuencia de ejecución
- 01
Perforación
Replantear y ejecutar las guías. Perforar cada posición con el método definido y verificar profundidad, geometría y condición del fondo.
- 02
Bajada de armadura
Instalar la jaula en el sondeo sin hormigonar, con separadores y medios de izaje previstos. Verificar posición y cotas.
- 03
Hormigonado
Colocar el hormigón con embudo y tremie según procedimiento. Controlar continuidad, volumen y nivel; registrar cada pilote.
- 04
Pantalla ejecutada
Completar los pilotes manteniendo la separación de proyecto. Sanear cabezas y ejecutar el coronamiento antes de excavar.
- 05
Excavación hasta -3,00 m
Retirar suelo hasta la primera plataforma del ejemplo. Resolver la contención entre pilotes y controlar movimientos y agua.
- 06
Primera línea de anclajes
Ejecutar la fila desde esa plataforma, a una altura accesible al equipo. Inyectar, ensayar, tesar y aceptar los apoyos antes de profundizar.
- 07
Excavación hasta -6,00 m
Con la primera fila aceptada, profundizar hasta la segunda plataforma del ejemplo. Mantener controles de la pantalla y del entorno.
- 08
Segunda línea de anclajes
Ejecutar y aceptar la segunda fila desde la nueva plataforma. Mantener la primera fila en su cota y verificar el sistema completo.
Las cotas -3,00 m y -6,00 m corresponden al ejemplo visual. El proyecto define niveles, separación, apoyos y tratamiento entre pilotes. En pantallas secantes se aplica una secuencia específica de primarios y secundarios.
Criterios para el proyecto
Una pantalla con separación entre pilotes no es una barrera impermeable. Deben estudiarse el sostenimiento entre elementos y el manejo del agua.
¿Puede combinarse con anclajes?
Sí. Los anclajes o puntales pueden aportar apoyos para controlar los esfuerzos y desplazamientos de la pantalla.
